geom_point
Autor

Víctor Gauto

Fecha de publicación

Invalid Date

24 de Marzo de 2026, Día Nacional de la Memoria por la Verdad y la Justicia. A 50 años del golpe de Estado cívico militar en Argentina.

Paquetes.

Ocultar código
library(showtext)
library(ggtext)
library(glue)
library(tidyverse)

Fuentes, colores y autor.

Ocultar código
font_add(
  family = "jet",
  regular = "./fuente/JetBrainsMonoNLNerdFontMono-Regular.ttf"
)

showtext_auto()
showtext_opts(dpi = 300)

celeste <- "#00c8ff"
sol <- "#ffc800"
blanco <- "#ffffff"
gris <- "#1a1a1a"

nombre <- glue("<span style='color:{celeste};'>**Víctor Gauto**</span>")
icon_twitter <- glue("<span style='font-family:jet;'>&#xf099;</span>")
icon_instagram <- glue("<span style='font-family:jet;'>&#xf16d;</span>")
icon_github <- glue("<span style='font-family:jet;'>&#xf09b;</span>")
icon_mastodon <- glue("<span style='font-family:jet;'>&#xf0ad1;</span>")
icon_bsky <- glue("<span style='font-family:jet;'>&#xe28e;</span>")
usuario <- glue("<span style='color:{celeste};'>**vhgauto**</span>")
sep <- glue("**|**")

autor <- glue(
  "{nombre} {sep} {icon_github} {icon_twitter} {icon_instagram} ",
  "{icon_mastodon} {icon_bsky} {usuario}"
)

Defino características de la figura, como cantidad de elementos, ancho y alto, separación entre franjas horizontales, posición del Sol.

Ocultar código
n <- 30000

ancho <- 220
alto <- ceiling(n / ancho)

lim_v <- seq(1, alto, length.out = 4) |>
  round()

delta <- 0

centro_x <- ancho / 2
centro_y <- alto / 2
r <- 19

Archivo .svg del ícono del pañuelo de las Madres de Plaza de Mayo, creo diferentes versiones con los colores de la bandera Argentina y función para identificar aquellos elementos que pertenezcan al Sol.

Ocultar código
svg <- paste(readLines("viz/temp/madres.svg"), collapse = "\n")

svg_blanco <- sub("path", glue("path fill='{blanco}' "), svg)
svg_celeste <- sub("path", glue("path fill='{celeste}' "), svg)
svg_sol <- sub("path", glue("path fill='{sol}' "), svg)

f_sol <- function(X, Y) {
  sqrt((X - centro_x)^2 + (Y - centro_y)^2) <= r
}

Creo tibble con las coordenadas de 30.000 elementos, indicando el ícono que le corresponde a cada uno, de acuerdo a la posición.

Ocultar código
d <- expand_grid(
  y = alto:0,
  x = 0:ancho
) |>
  slice_head(n = n) |>
  mutate(id = 1:n) |>
  mutate(
    svg = case_when(
      y >= lim_v[3] + delta ~ svg_celeste,
      y < lim_v[2] - delta ~ svg_celeste,
      .default = svg_blanco
    )
  ) |>
  mutate(svg = if_else(f_sol(x, y), svg_sol, svg))

Título, subtítulo y tamaño de los elementos.

Ocultar código
titulo <- "MEMORIA, VERDAD Y JUSTICIA"
subtitulo <- "30.000 <img src='viz/temp/madres_blanco.png' width=35 />, uno por cada detenido desaparecido"

tamaño_svg <- 2.2

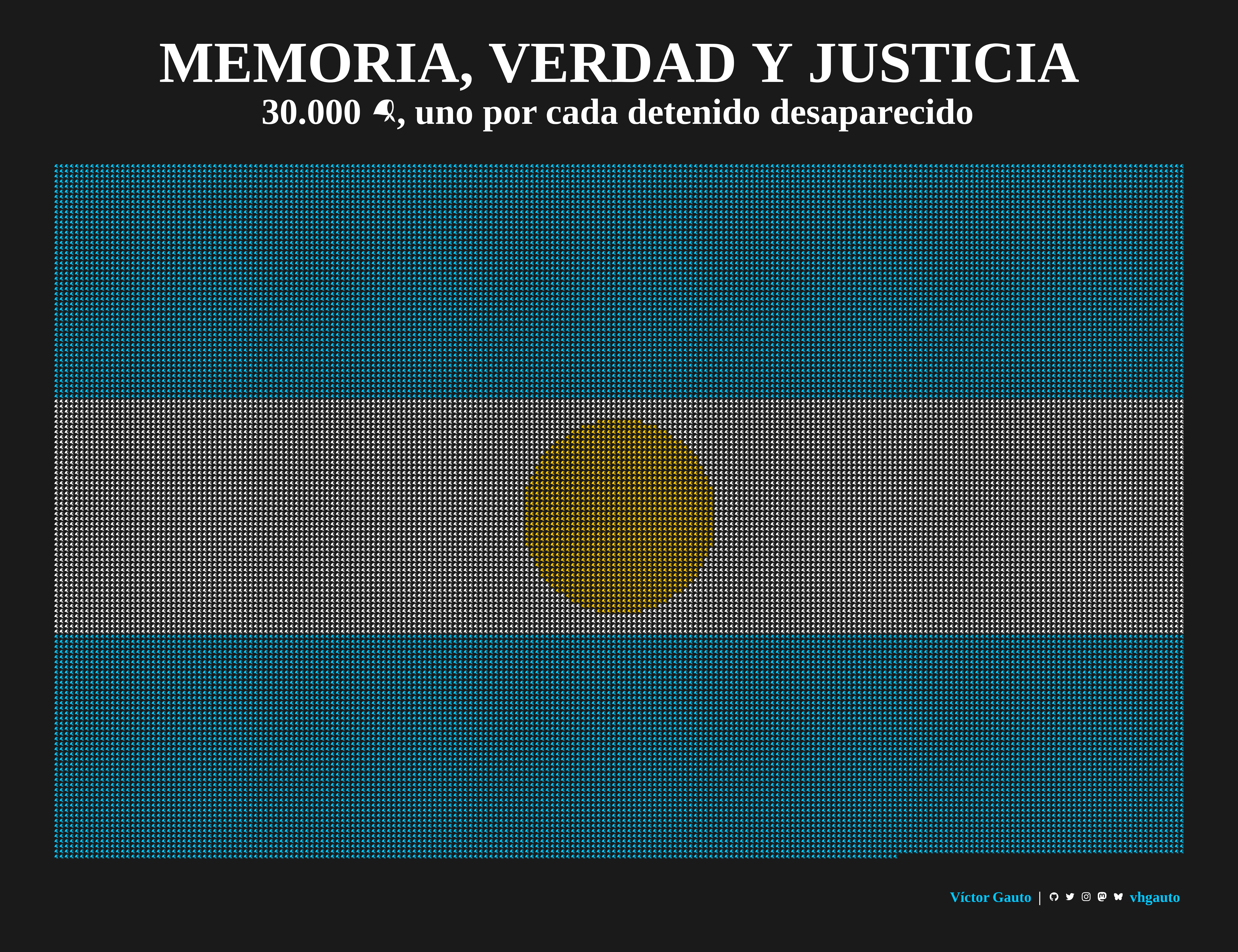

Figura.

Ocultar código
g <- ggplot() +
  ggsvg::geom_point_svg(
    data = filter(d, str_detect(svg, celeste)),
    aes(x, y),
    size = tamaño_svg,
    svg = svg_celeste,
    show.legend = FALSE
  ) +
  ggsvg::geom_point_svg(
    data = filter(d, str_detect(svg, sol)),
    aes(x, y),
    size = tamaño_svg,
    svg = svg_sol,
    show.legend = FALSE
  ) +
  ggsvg::geom_point_svg(
    data = filter(d, str_detect(svg, blanco)),
    aes(x, y),
    size = tamaño_svg,
    svg = svg_blanco,
    show.legend = FALSE
  ) +
  scale_color_identity() +
  coord_equal(expand = TRUE, clip = "off") +
  labs(
    title = titulo,
    subtitle = subtitulo,
    caption = autor
  ) +
  theme_void(base_family = "serif") +
  theme_sub_plot(
    background = element_rect(fill = gris),
    title = element_text(
      color = blanco,
      face = "bold",
      hjust = .5,
      size = 80
    ),
    subtitle = element_markdown(
      color = blanco,
      face = "bold",
      hjust = .5,
      size = 50
    ),
    caption = element_markdown(
      color = blanco,
      margin = margin(r = 80, b = 10),
      size = 20
    )
  )

Almaceno la figura indicando el ancho del archivo y la relación de aspecto.

Ocultar código
ancho_img <- 60
alto_img <- ancho_img / 1.3

ggsave(
  plot = g,
  filename = "viz/24_marzo.png",
  width = ancho_img,
  height = alto_img,
  units = "cm"
)
